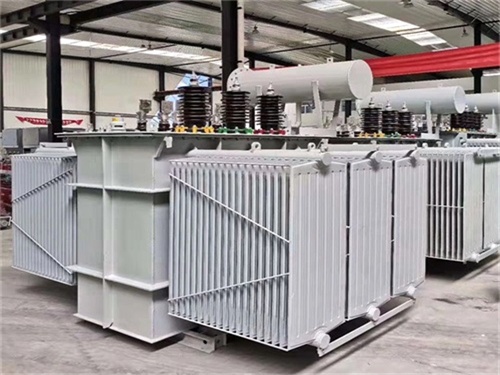

　　S20-10000KVA油浸式變壓器全面解析

　　S20-10000KVA油浸式變壓器是大型工業、商業及電網中的核心設備，其性能、安裝與運維直接影響供電可靠性和經濟性。以下從技術參數、安裝要求、運維要點及經濟性分析展開，提供專業指導。

　　一、核心性能參數

參數類型	技術指標	說明與意義
額定容量	10000KVA	適用于高負載場景（如大型工廠、數據中心、商業綜合體）。
電壓等級	高壓側：10kV/35kV 低壓側：0.4kV	根據電網接入需求選擇，10kV常見于城市配網，35kV用于長距離輸電。
空載損耗	≤10.5kW（S20級）	比S11級降低約30%，節能效果顯著（年節電約3萬度）。
負載損耗	≤55kW（75℃時）	負載率80%時，年運行損耗約48萬度（按8760小時計算）。
短路阻抗	6%~8%（10kV級）	限制短路電流，保護設備安全（需與電網匹配）。
絕緣等級	A級（105℃）	繞組最高允許溫度105℃，配合油溫監控確保安全。
冷卻方式	ONAN（自然油循環）	適用于室內/戶外安裝，若負載率高可升級為ONAF（強迫油循環）。
防護等級	IP20（室內） IP33（戶外）	防止異物侵入，戶外型需防雨防塵。

　　關鍵優勢：

　　能效提升：S20級比S11級空載損耗降低30%，負載損耗降低15%，符合國家一級能效標準(GB 20052-2020)。

　　環保性：采用植物絕緣油(可選)，生物降解率>97%，降低環境風險。

　　可靠性：全密封結構，減少氧氣接觸，延長絕緣壽命至25年以上。

　　二、安裝空間與距離要求

　　S20-10000KVA變壓器體積較大(約長3.5m×寬2.2m×高3m)，需嚴格規劃安裝空間：

距離類型	最小要求	依據與說明
建筑物外墻	戶外：≥8米室內：≥5米（需防火墻）	防止火災蔓延，防火墻耐火極限≥3小時。
操作通道	雙側≥2米	滿足吊芯檢修、油樣采集等操作需求。
散熱通風	通風口間距≥4米	自然冷卻時需保證空氣流通，強制冷卻時需預留風機安裝空間。
高壓側安全距離	10kV：≥1.5米 35kV：≥3米	符合《電業安全工作規程》，防止電弧灼傷。
事故油池容量	≥12000L（100%油量）	防止油泄漏污染環境，需符合《HJ 2025 危險廢物收集貯存運輸技術規范》。

　　典型布局示例：

　　戶外獨立安裝：變壓器基礎高出地面0.5米，四周設圍欄(距變壓器≥1米)，操作通道兩側各2米。

　　室內配電房：采用防火墻分隔，變壓器室門寬≥1.5米(滿足設備搬運)，頂部設排風百葉。

　　三、運維關鍵要點

　　日常監測

　　油溫監控：繞組熱點溫度≤95℃(通過油溫推算)，油頂層溫度≤85℃。

　　油位檢查：每月記錄油位計讀數，低油位時需補油(同型號絕緣油)。

　　噪音監測：運行噪音≤65dB(距變壓器1米處)，異常噪音可能預示鐵芯松動。

　　預防性試驗
