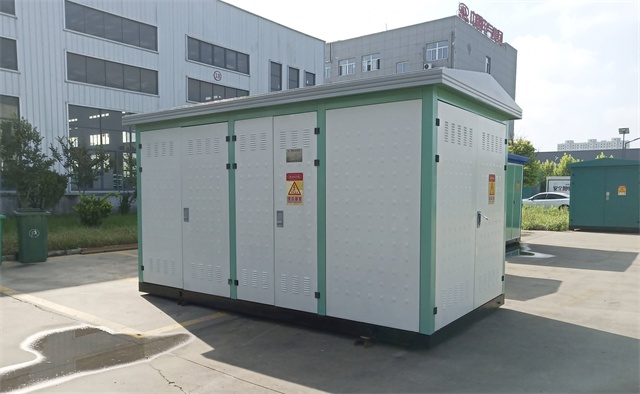

箱式變壓器安裝距離標準
箱式變壓器安裝距離標準解析
箱式變壓器的安裝距離標準需綜合安全、操作、維護及環境適應性等多方面要求，具體規范如下：
一、核心安裝距離標準
安全防護距離
與建筑物的水平距離：
一般要求：箱式變壓器與建筑物的水平距離應不小于5米，以確保人員安全及防止火災蔓延。
特殊環境：在居民區、學校、醫院等人員密集場所，建議距離擴大至8米以上，以降低噪音和電磁輻射影響。
與易燃易爆物品的距離：
必須遠離加油站、化工廠等易燃易爆場所，最小安全距離通常為15米以上，具體需根據危險等級確定。
與道路的安全距離：
箱式變壓器應安裝在道路邊緣或綠化帶內，與道路邊緣的最小距離為0.5米，以確保行人及車輛安全。
操作與維護空間
前方操作空間：箱式變壓器前方應預留不小于1.5米的操作空間，以便進行日常巡檢、設備調試及緊急維修。
后方維護空間：設備后方需保留至少0.8米的維護通道，便于電纜連接、散熱片清理及內部檢修。
側面通道：兩側通道寬度建議不小于0.5米，以滿足設備散熱及輔助操作需求。
防火間距
箱式變壓器與相鄰建筑物或設備的防火間距需符合《建筑設計防火規范》(GB 50016)，具體數值根據建筑物耐火等級確定，一般不小于3米。
變壓器室應配備自動滅火系統(如氣體滅火裝置)，并設置防火墻或防火隔板，以隔離火源。
防爆距離
對于采用油浸式變壓器的箱式變電站，需考慮防爆距離。油箱與建筑物、其他設備的距離應不小于2米，并設置防爆墻或防爆溝。
防爆墻高度應不低于變壓器油箱高度，厚度不小于240毫米，采用鋼筋混凝土結構。
不同電壓等級的特殊要求
10kV箱式變壓器：
與低壓用戶設備的安全距離：不小于0.7米。
與高壓線路的垂直距離：不小于2米。
35kV及以上箱式變壓器：
與建筑物的水平距離：不小于10米。
與公共通道的垂直距離：不小于3米，并設置警示標志。
二、環境適應性要求
居民區與公共場所
箱式變壓器應安裝在綠化帶或專用配電室內，與住宅窗戶的水平距離不小于5米，與公共活動區域(如廣場、公園)的距離不小于8米。
需采取降噪措施(如安裝隔音罩)，確保噪音符合《聲環境質量標準》(GB 3096)，白天不超過55分貝，夜間不超過45分貝。
工業區與特殊環境
在腐蝕性氣體或粉塵嚴重的環境中，箱式變壓器應安裝在密閉配電室內，并配備空氣凈化裝置，與污染源的距離不小于15米。
在高海拔地區(海拔超過1000米)，需考慮空氣密度降低對散熱的影響，適當增加設備間距，確保散熱效果。
地下或半地下安裝
若需地下安裝，箱式變壓器應放置在防水、防潮的專用井內，井口高出地面不小于0.3米，并設置排水系統。
地下安裝時，與建筑物基礎的水平距離不小于2米，與市政管線的垂直距離不小于0.5米。
三、行業規范與標準依據
國家標準
《10kV及以下變電所設計規范》(GB 50053)：規定箱式變壓器與建筑物、道路的最小距離。
《電力設施保護條例》：明確電力設施與周圍環境的保護范圍及安全距離。
《建筑設計防火規范》(GB 50016)：規定防火間距及消防設施配置要求。
行業標準
《箱式變電站安裝及驗收規范》(DL/T 537)：細化安裝工藝、驗收標準及安全距離要求。
《電力變壓器運行規程》(DL/T 572)：規定變壓器運行中的安全距離及維護要求。
地方標準
各省市根據實際情況制定地方標準，如《北京市電力設施保護管理辦法》規定箱式變壓器與建筑物的距離不小于5米，在居民區不小于8米。
四、安裝流程與驗收要點
安裝前準備
現場勘查：確認安裝位置符合安全距離要求，避開低洼易澇區域。
基礎施工：澆筑混凝土基礎，水平誤差不大于3毫米，預埋地腳螺栓。
設備檢查：核對箱式變壓器型號、容量及技術參數，檢查外觀無損傷。
安裝過程
就位調整：使用吊車或叉車將設備放置在基礎上，調整水平度及垂直度。
電纜連接：高壓電纜終端制作需符合《電氣裝置安裝工程電纜線路施工及驗收規范》(GB 50168)，低壓電纜采用銅鼻子壓接。
接地施工：接地電阻不大于4Ω，采用鍍鋅扁鋼或銅排連接。
驗收標準
安全距離檢查：使用激光測距儀測量與建筑物、道路的距離，誤差不大于5%。
絕緣電阻測試：高壓側絕緣電阻不低于300MΩ，低壓側不低于1MΩ。
耐壓試驗：高壓側施加35kV工頻電壓1分鐘，無擊穿或閃絡現象。
五、常見問題與解決方案
安全距離不足
問題：因場地限制無法滿足最小距離要求。
方案：
增加防護措施：安裝防爆墻、防火墻或隔音罩。
調整設備參數：選用低噪音、低損耗變壓器，減少對周圍環境的影響。
協商調整：與規劃部門、周邊業主協商，優化安裝位置。
散熱不良
問題：安裝空間狹小導致設備過熱。
方案：
增加散熱裝置：安裝軸流風機或強制風冷系統。
優化通風設計：在箱體側面開設通風孔，頂部安裝防雨帽。
定期清理：每季度清理散熱片灰塵，確保通風通道暢通。
電磁輻射超標
問題：靠近居民區導致電磁輻射超標。
方案：
屏蔽措施：在箱體內部涂刷電磁屏蔽涂料。
植被隔離：在設備周圍種植高大喬木，形成天然屏障。
監測與公示：定期檢測電磁輻射值，并向周邊居民公示數據。
結語
箱式變壓器的安裝距離需嚴格遵循國家及行業標準，結合環境特點進行綜合設計。在安裝過程中，應重點關注安全防護、操作維護、防火防爆及環境適應性要求，確保設備安全穩定運行。若遇特殊場地限制，需通過技術措施或協商調整滿足規范要求，避免因距離不足引發安全隱患。
