電力變壓器型號及參數大全

電力變壓器是電力系統中用于變換電壓的關鍵設備，其型號和參數因應用場景、技術標準及制造工藝的不同而多樣化。以下為常見的電力變壓器型號及其參數的詳細分類與說明：

一、常見型號分類

1. 按相數分類

• 單相變壓器：如 D 開頭型號（如 D11-M），適用于低壓配電或特殊場景。
• 三相變壓器：如 S 開頭型號（如 S11-M），廣泛應用于電力輸配電系統。

2. 按繞組材質分類

• 銅繞組變壓器：默認型號（如 S11），導電性能好，損耗低。
• 鋁繞組變壓器：型號后綴 L（如 S11-L），成本較低，適用于輕載場景。

3. 按調壓方式分類

• 無勵磁調壓變壓器：型號后綴無特殊標識（如 S11-M），調壓時需停電。
• 有載調壓變壓器：型號后綴 Z（如 SZ11），可帶負載調壓，適應電壓波動。

4. 按鐵芯結構分類

• 疊鐵芯變壓器：傳統結構，型號無特殊標識。
• 非晶合金鐵芯變壓器：型號后綴 H（如 SH15），空載損耗降低 70%-80%。

5. 按絕緣介質分類

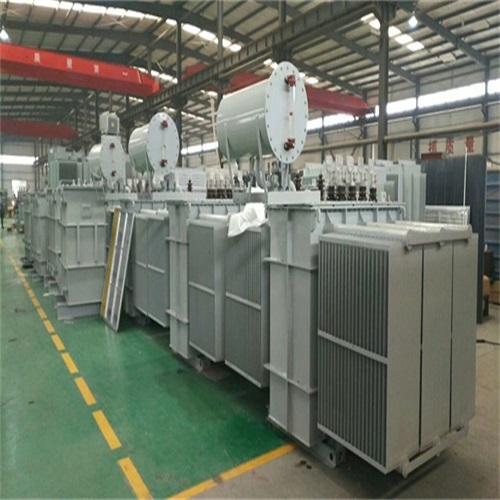

• 油浸式變壓器：型號后綴 -O（如 S11-M-O），散熱好，容量大。
• 干式變壓器：型號后綴 -G（如 SCB11），環保防火，適用于室內。

二、典型型號及參數示例

三、關鍵參數說明

1. 額定容量（kVA）：變壓器長期運行時的最大輸出能力，常見規格有 30、50、100、160、250、315、400、500、630、800、1000、1250、1600、2000、2500、3150kVA 等。
2. 電壓等級（kV）：高壓側（如 10、35、110kV）和低壓側（如 0.4、10kV）的額定電壓。
3. 連接組別：如 Yyn0、Dyn11，表示繞組連接方式和相位關系。
4. 損耗（kW）：
   • 空載損耗：鐵芯在交變磁場中的損耗，與鐵芯材質和工藝相關。
   • 負載損耗：繞組通過電流時的損耗，與負載電流的平方成正比。
5. 阻抗電壓（%）：短路阻抗標幺值，影響短路電流和電壓調整率。
6. 溫升限值（K）：繞組或油面溫度與環境溫度的差值，油浸式通常為 55K，干式為 80K。

四、應用場景與選型建議

1. 城市配電網：優先選用 S13 或 SCB13 系列，節能效果好，噪音低。
2. 農村電網：可選用 S11 或 SH15 系列，性價比高，空載損耗低。
3. 高層建筑：推薦 SCB13 或 SG10 干式變壓器，防火防潮，維護方便。
4. 新能源發電：如風電、光伏電站，需選用 有載調壓變壓器（如 SZ11），適應電壓波動。

五、型號表示方法

電力變壓器型號通常由 相數、繞組材質、調壓方式、鐵芯材質、絕緣介質 等部分組成，格式如下：

	復制代碼


























							[相數] [繞組材質] [調壓方式] [鐵芯材質] [絕緣介質] - [額定容量]/[高壓側電壓]










例如：

• S11-M-1000/10：三相銅繞組無勵磁調壓油浸變壓器，1000kVA，10kV。
• SZ11-20000/110：三相銅繞組有載調壓油浸變壓器，20000kVA，110kV。

六、注意事項

1. 負載率：長期運行負載率建議不超過 70%-80%，避免過載導致損耗增加。
2. 環境溫度：油浸式變壓器運行環境溫度宜在 -25℃至 +40℃，干式變壓器宜在 -5℃至 +40℃。
3. 維護周期：油浸式變壓器建議每 3 年進行一次油樣檢測，干式變壓器需定期清掃灰塵。

通過以上型號和參數的詳細說明，可根據實際需求選擇合適的變壓器，確保電力系統安全、高效運行。
