歐式箱變鐵芯接地毛病剖析處理及事例剖析

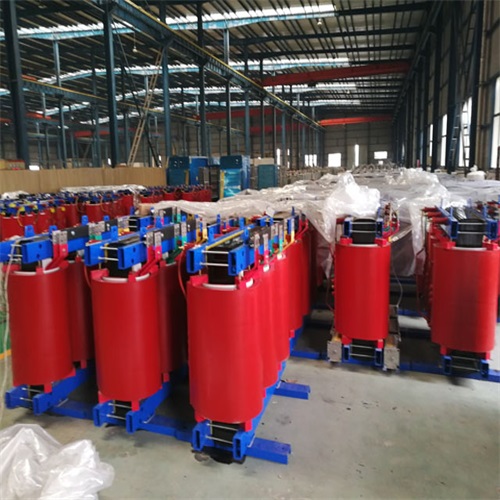

歐式箱變以環氧樹脂為首要絕緣材料,三相線圈澆注成型具有很高的絕緣強度。歐式箱變產品構造特性在毛病處理中,鐵芯多點接地占有必定的比率。由于鐵芯呈現多點接地的狀況,會在兩接地址間構成閉合的回路并感應出環流,致使鐵芯的部分過熱損壞鐵芯的絕緣,嚴峻時會呈現鐵芯燒損甚到燒壞變壓器的狀況。
　　一、歐式箱變鐵芯多點接地毛病要素
　　干式變壓器鐵芯多點接地毛病要素可分為外部和內涵要素。一:外部要素是指外圍的要素、環境和人為致使變壓器鐵芯呈現接地毛病,包含(1) 變壓器現場施工裝置時忽略,不小心遺落金屬異物,如螺母、鐵屑等使構成鐵芯多點接地、(2) 變壓器鐵芯絕緣夾件、鐵芯穿心絕緣筒等絕緣材料,由于凝露或受潮大大降低絕緣功能致使鐵芯呈現低阻性多點接地、(3) 變壓器在運轉中鐵芯的漏磁使鄰近空間發作弱磁性,招引了周圍的金屬粉末和粉塵。假如長時刻沒有保護清洗會致使鐵芯多點接地的發作;二:內涵要素是指變壓器內部絕緣材料缺點或產品設計和裝置技術不妥的要素致使變壓器鐵芯呈現多點接地毛病。由于變壓器鐵芯多點接地內涵要素屬隱性疑問,出廠或現場查看不容易發現,故此更需求理性和仔細去判別毛病地址并解決疑問。
　　二、歐式箱變鐵芯多點接地電流構成和毛病特征

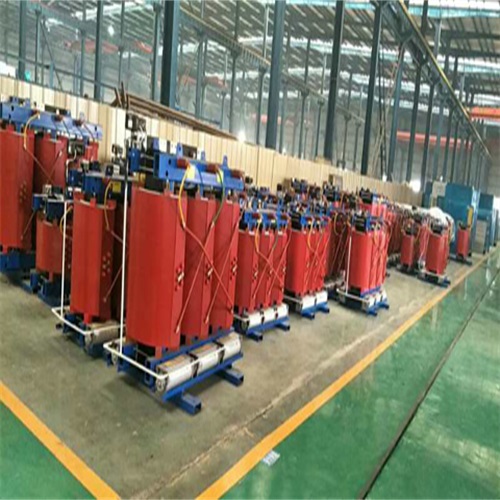

　　鐵芯由硅鋼片和夾件等緊固件構成,是變壓器磁通的通道。硅鋼片間絕緣確保不能過小和過大,過小時鐵芯片間電導率增大致使走漏電流增大;過大時鐵芯片間不能認為是等電位將呈現放電景象。鐵芯與夾件安裝一體,一起要確保兩者之間絕緣也請求契合鐵芯一點接地。鐵芯多點接地毛病是每兩個接地址間經過鐵芯本身和接地址線路構成一個閉合回路,而兩個接地址所構成的回路所交鏈的磁通為兩個接地址間一切部件所經過的磁通矢量和。假如的兩點接地線路越長,觸及的鐵芯面積越大,它的磁通量就更大。
　　由于毛病接地址在不一樣方位,交鏈的磁通量巨細和部件的阻抗也不相同,所以交鏈的磁通將在回路中感應出巨細不一樣的電流。電氣設備預防性實驗標準中說到接地電流通常不超越規則的100mA,當發作毛病時接地電流會到達幾十安。由于感應電流會呈現在變壓器鐵芯夾件間內部活動構成回路,故此鐵芯多點接地毛病電流不容易被及早發現。假如長時刻的過熱不光添加變壓器損耗并且會使鐵芯片、鐵芯與夾件之間絕緣加快老化終究致使絕緣損壞,構成鐵芯部分過熱而燒損。
　　三、歐式箱變鐵芯多點接地毛病處理程序
　　據以往的經歷及材料介紹,對干式變壓器鐵芯多點接地毛病處理并沒有一致標準和專門對于干式變壓器的有用處理辦法。本來各種處理辦法都是一種摸干脆的辦法,但從保護方面動身可以分為兩個步聚
　　1.現場歐式箱變狀況剖析,判別多點接地毛病要素
　　歐式箱變因長時刻停用或沒有密封,因受潮或凝露特別是南邊氣候和近海區域等,而致使鐵芯多點接地毛病屬外部要素影響。此種狀況由于鐵芯絕緣材料受潮后,絕緣功能降低致使毛病。處理辦法可選用多個太陽燈對夾件進行烘烤,使用太陽燈對夾件加熱使鐵芯與夾件之間的絕緣件受熱后蒸騰本身的水份,但所需時刻較長;或許條件答應狀況下,可選用空載法進行烘烤。將其變壓器高壓側開路,低壓側通額外電壓(低壓側額外為400V時,就可以通380V市電)。所需時刻較短但低壓側通電時應要做好防護作業。
　　假如歐式箱變毛病掃除絕緣件受潮影響。則先用電阻測驗儀查看絕緣電阻是不是挨近零電阻。如為零電阻可用溝通實驗裝置對鐵芯進行加壓,在查看到毛病接地址不結實時可在升壓的進程中會呈現放電點,此狀況可根據相應的放電點進行處理。當實驗裝置電流增大且電壓升不上,沒有放電景象闡明毛病接地的很結實。再查看變壓器鐵芯外表狀況,為掃除多點接地毛病需對鐵芯外表進行整理后進行絕緣的測驗。鐵芯多點接地毛病外部要素逐個處理后,毛病仍然存在則需從內涵要素進行剖析處理。
　　2.歐式箱變選用逐級排查辦法,處理鐵芯接地毛病的內涵要素

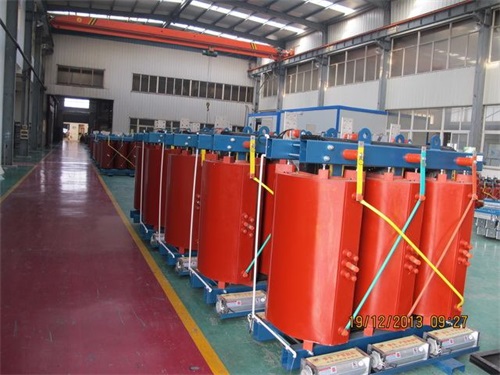

　　鐵芯多點接地毛病的內涵要素,屬隱性疑問不容易發現也不容易查看,只可以選用逐級排查才干解決疑問。如今包含直流、溝通法都能對鐵芯多點接地毛病點進行查找,但相對干式變壓器這些辦法也不容易找到毛病點。從干式變壓器構造剖析,鐵芯多點接地發作在鐵芯的上下夾件、穿芯螺桿及鐵芯拉板。由于上下夾件跟拉板在鐵芯的同一個旁邊面是構成一體的,即上下夾件是連通,所以查看時應當實實在在的從上夾件開端,先撤除穿芯螺桿測驗鐵芯對地絕緣電阻的改變。如毛病不在穿芯螺桿則需撤除上夾件的緊固螺桿,使夾件與鐵芯別離持續測驗鐵芯對地絕緣電阻判別毛病地址;由于干式變壓器三相高低壓線圈是由下夾件承托,假如要撤除下夾件測驗其絕緣電阻難度很大,且對大容量干式變壓器拆夾件現場欠好處理。由于作業量大、費用高、停電時刻長給用戶用電構成影響,所以能有辦法在現場處理也盡量不返廠處理,對此毛病可選用以下辦法處理: (1) 電容放電沖擊法、(2) 溝通電弧法、(3) 大電流沖擊法,即選用電焊機。
